SUTER スータースリッパークラッチのメカニズムとセッティングについて

ここではSUTER スータースリッパークラッチのメカニズム、及びセッティングについて解説いたします。
メカニズムを理解することで、よりコースや自分に合わせたセッティングが可能になることでしょう。

SUTER スータースリッパークラッチのメカニズム

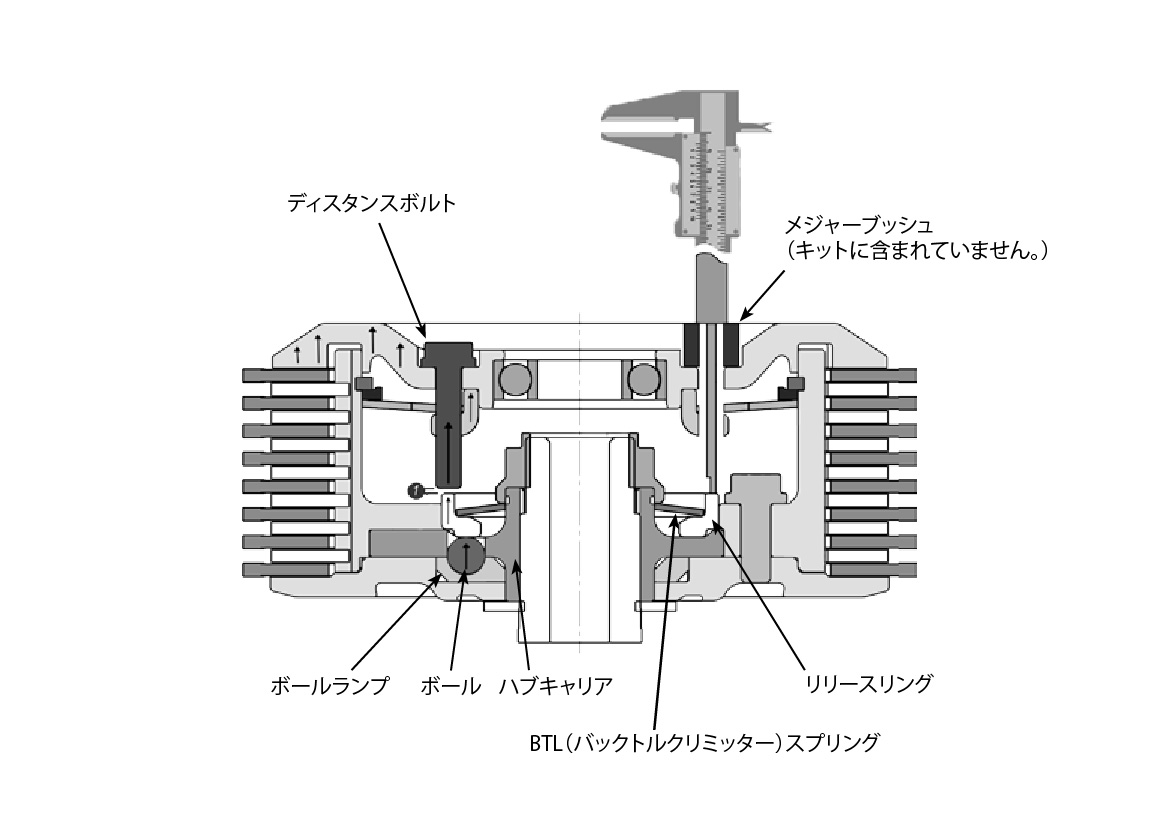

SUTER スータースリッパークラッチ 展開図

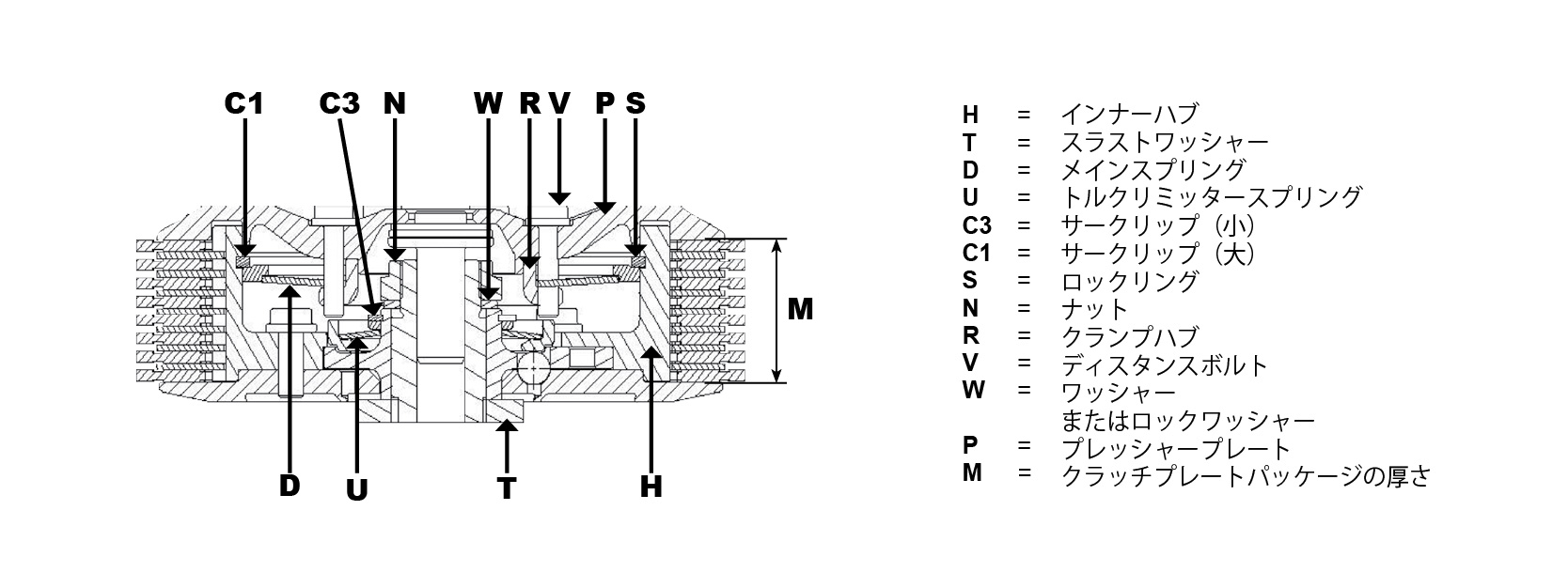

SUTER スータースリッパークラッチ 展開図

SUTER スータースリッパークラッチは、シフトダウン時など強大なバックトルク(エンジンブレーキ)が掛かった際に機能するクラッチです。

  1. エンジンブレーキトルクが掛かると、ハブキャリアを回転させる力が発生します。この力が発生することで傾斜路(ランプインサート)に設置されたボールが動きリリースリングを押し上げます。
  2. BTL(バックトルクリミッター)スプリングはリリースリングを押し上げる力に対して作用します。このスプリングがバックトルクの解放ポイントを設定しています。
  3. リリースリングが設定された隙間を超え、ボルトに直接押し付けられるとプレッシャープレートも一緒に浮き上がり半クラッチ状態を作り出します。

力の流れ

エンジンバックトルク → ハブキャリア → ボール → リリースリング → ディスタンスボルト → プレッシャープレート

ボールウェイインサート
特性を変化させるボールウェイインサート(ボールランプ)

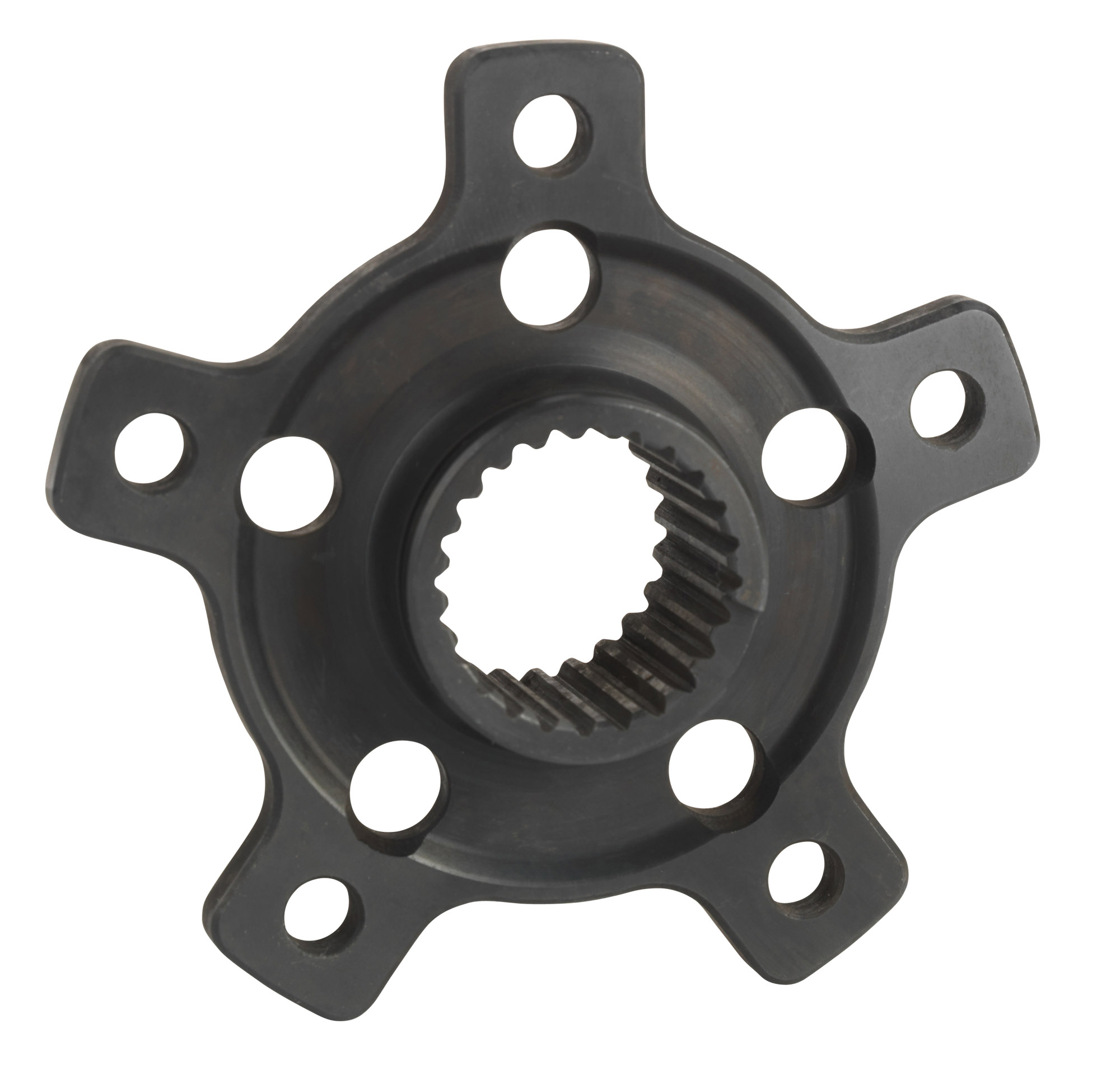

SUTER ハブキャリア
メインシャフトに接続されるハブキャリア。内側の5つの穴にボールが入る。

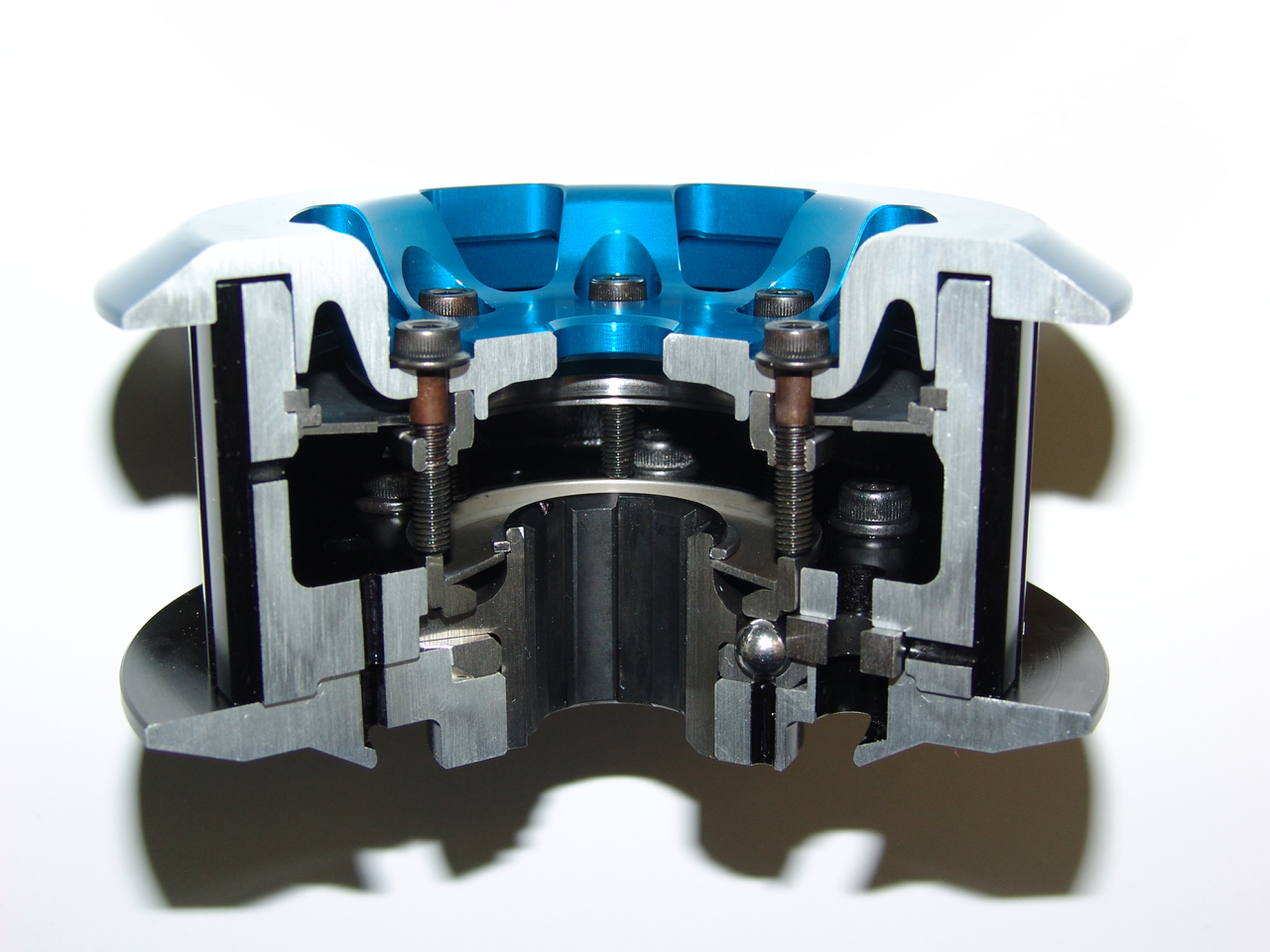

suter スータースリッパークラッチ カットモデル
SUTER スータースリッパークラッチ カットモデル

SUTER スータースリッパークラッチのセッティング

クラッチの挙動は3つのパラメータによって変更可能です。

• BTL(バックトルクリミッター)スプリングの強さ
①ディスタンスボルトとリリースリングの隙間
• 傾斜角度 (ランプインサート) *

* 一部のモデルを除く

1. BTL(バックトルクリミッター)スプリングの強さ

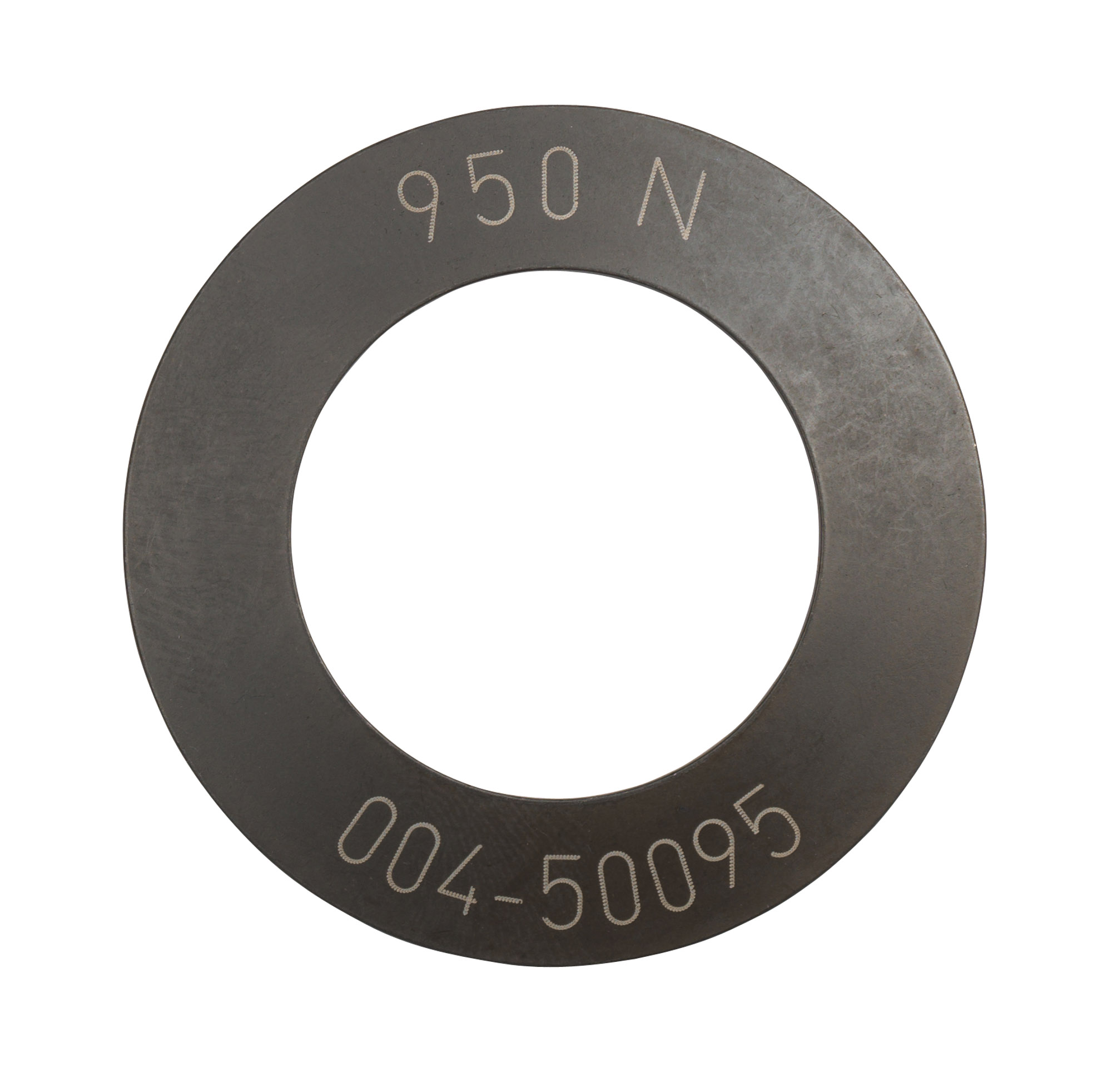

BTLスプリング
効きの強さを調整するBTLスプリング
SUTERクラッチには様々なセッティング機能がありますが、一番基本のセッティングとなるのがBTLスプリングのレート変更です。

BTLスプリングを強くする=エンジンブレーキが強くなる(スリッパーの効きが弱くなる)
BTLスプリングを弱くする=エンジンブレーキが強くなる(スリッパーの効きが強くなる)

といった特性になっています。

エンジンブレーキを積極的に使用したい場合は「BTLスプリングを強く」、
よりスムーズなエンジンブレーキ特性にしたい場合は「BTLスプリングを弱く」します。

SUTER スリッパークラッチには一部のキットを除いて、基本セットの1ランクレートの高いものと低いもの、計3枚のBTLスプリングが付属しています。

またオプション品として、150Nmから2100Nmまで概ね100N単位でスプリングがラインナップされています。キットに付属しているスプリングだけでは不十分な場合にお選びください。


2. ディスタンスボルトとリリースリングの隙間(ギャップ)

ディスタンスボルト

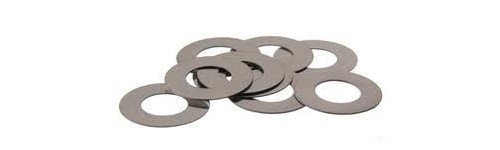

SUTER スータースリッパークラッチ セッティング用ディスタンスワッシャー
ディスタンスワッシャー
SUTERクラッチは、リリースリングがプレッシャープレートに接続されたディスタンスボルトを押し上げることでスリッパー機構を作り出します。
リリースリングとディスタンスボルトにはSUTERが指定した隙間(ギャップ)がありますが(車種により異なります)、ここの隙間(ギャップ)を調整することでスリッパーの効き出すタイミングを変更可能です。

隙間(ギャップ)を広くする=スリッパーの効き出しが遅くなる
隙間(ギャップ)を狭くする=スリッパーの効き出しが速くなる

スリッパーがアクセルを戻した直後から効いて欲しいのか、シフトダウンをしてから効いて欲しいのか。などスプリングと合わせてライダーの好みに合わせることが可能です。
オプションとして厚さの違うワッシャーや長さの違うボルトがラインナップされています。




ギャップのセッティング方法についてはこちらのpdfドキュメントを参照してください。

3. ボールランプの傾斜角度

ボールウェイインサート
特性を変化させるボールウェイインサート(ボールランプ)
一部のモデルを除き、SUTERスリッパークラッチはボールランプを交換することが可能です。
ボールランプは最小27.5°から最大45.0°までラインナップされており、角度の違うボールランプを使用することでプレッシャープレートの最大リフト量を変更させることが可能です。

角度をきつくする=最大リフト量が増える
角度をゆるくする=最大リフト量が減る

スリッパーシステムをより積極的に使いたい場合には、角度をきつくすることが有効です。


実際の使用時

この SUTER スータースリッパークラッチ の出荷時設定は様々なテストを通じて設定されました。
そのためにまずはそのまま乗ってもらうことをお勧めしています。

その後、乗り方や好みに合わせてまずはBTL(バックトルクリミッター)スプリングを変更してください。
多くのお客様はここまでで満足されています。

より繊細なセッティングを必要とされる方は、ギャップセッティングやボールランプの変更をお試しいただければと思います。
